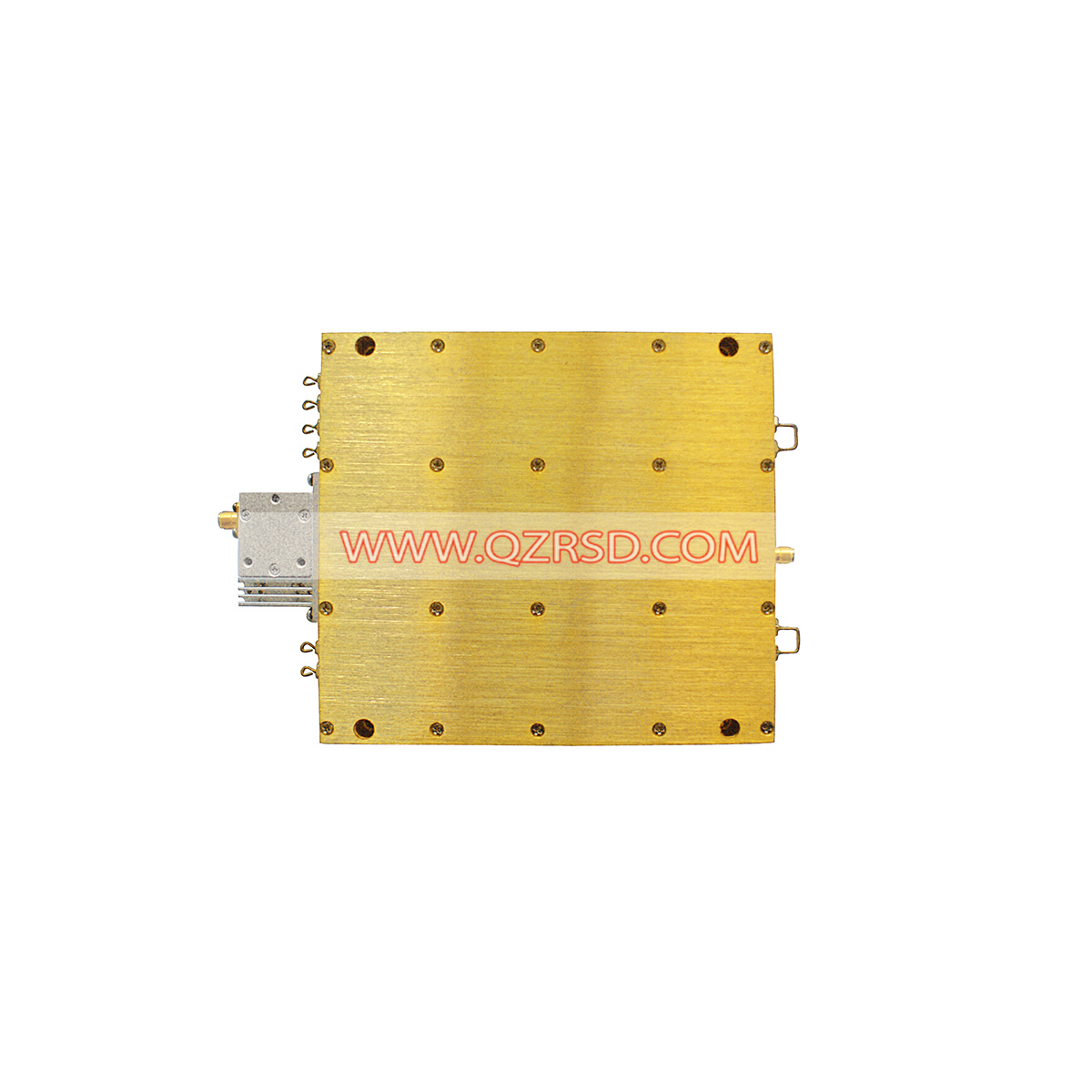

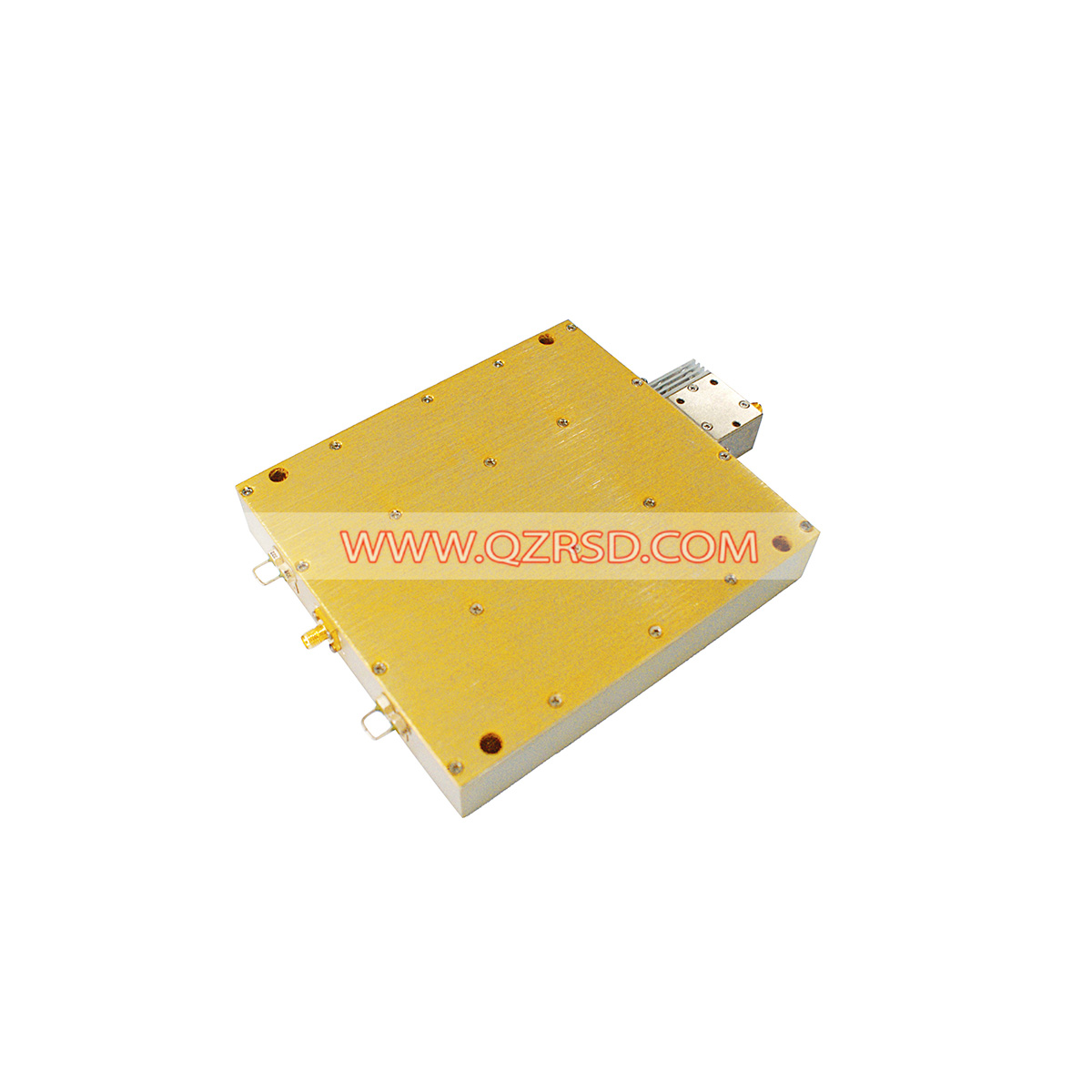

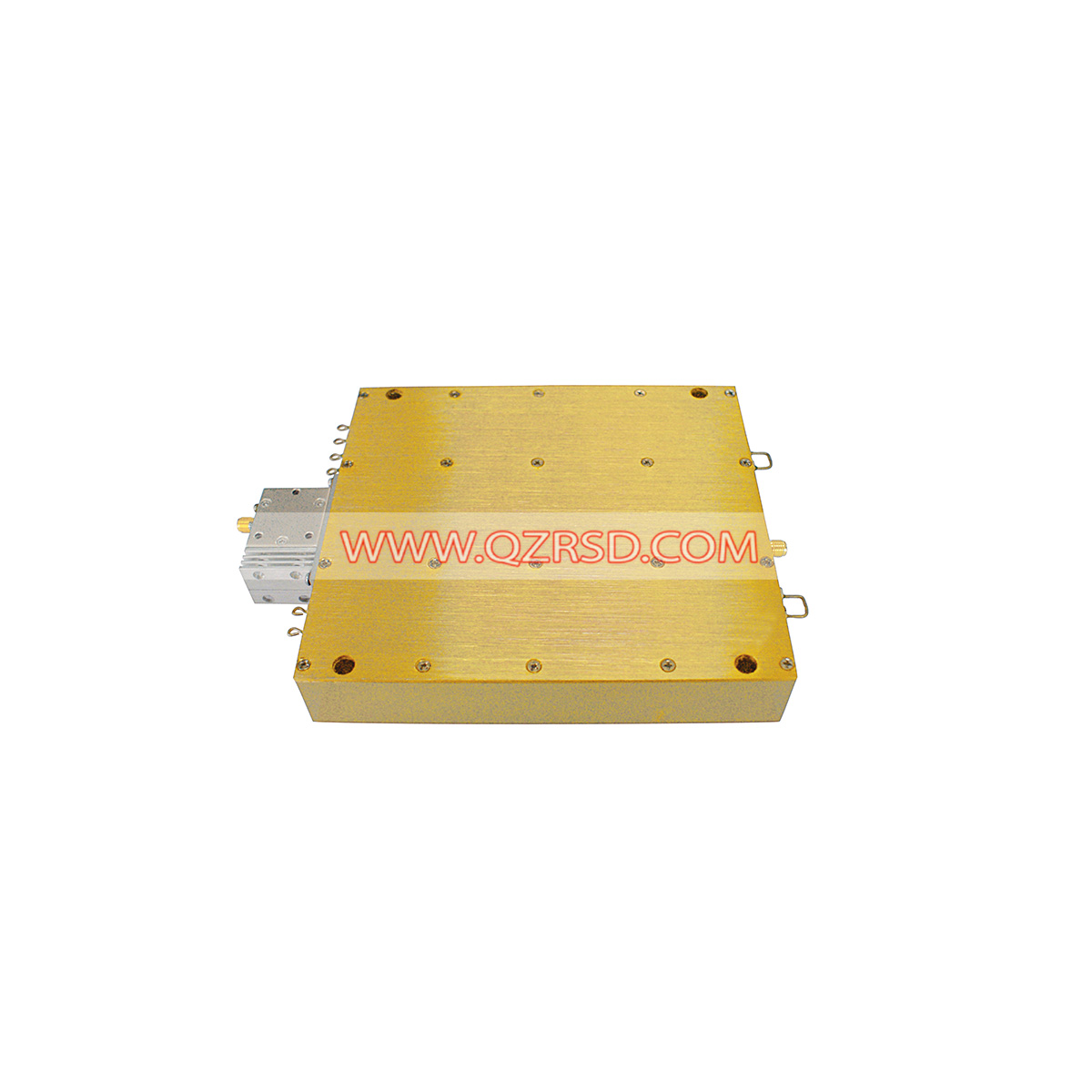

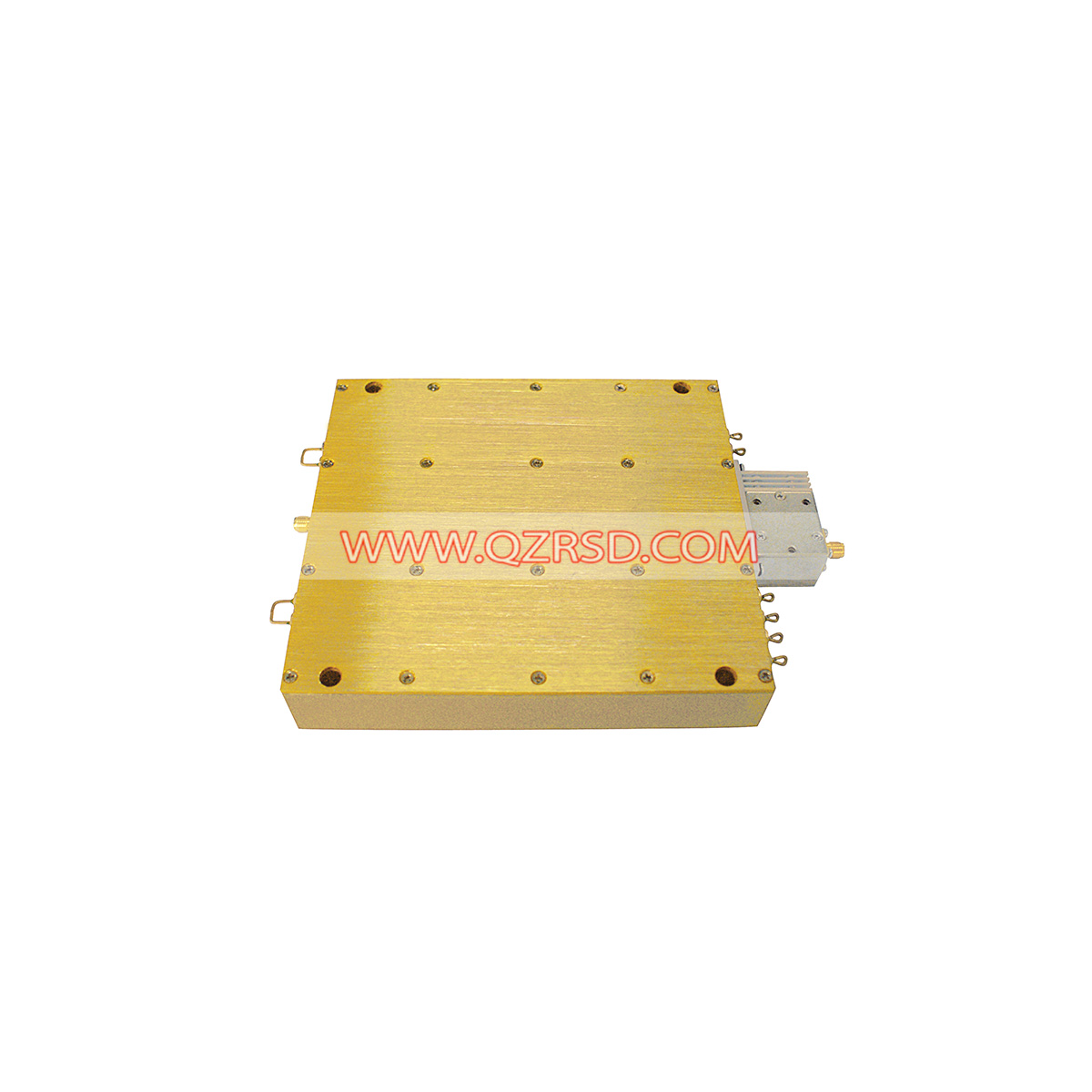

微波功率放大器(MMDS-100W)

工作频率:2290~2510MHz/2490~2710MHz
增益:9~10dB
输出功率:P1dB=50dBm
3db带宽:220MHz
工作电压:13V
工作电流:18A

  • 描述

    banner-pa

    • 主要元器件采用日本、美国等原装进口功率模块,可靠性好,效率高,保证系统的高质量,高稳定性
    • 产品系列化微波仿真设计,一致性好
    • 高增益、低谐波、低杂散
    • 输入、输出50Ω阻抗内匹配,驻波小,易于级联使用
    • 末级功放输出口采用大功率隔离器,保证天线口驻波比,并保证天线失配时不损坏功放模块。

    序号名称参数
    1工作频率2290~2510MHz
    2490~2710MHz
    23db带宽220MHz
    3增益9~10dB
    4输出功率P1dB=50dBm
    5工作电压13V
    6工作电流18A
    7输入输出接口SMA-50K
    8工作温度-20℃~+55℃
  • 其他信息
    尺寸150 × 136 × 27 mm
