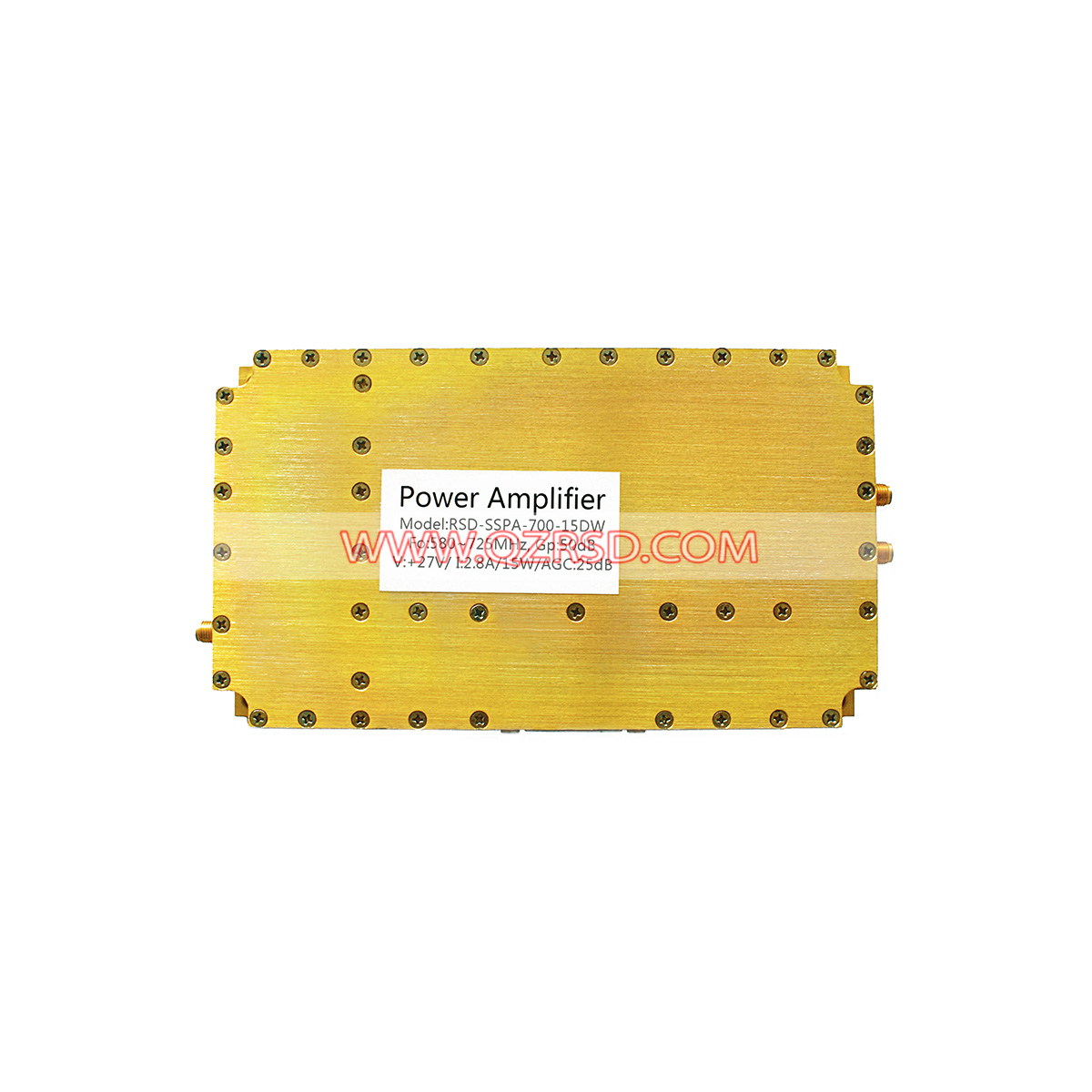

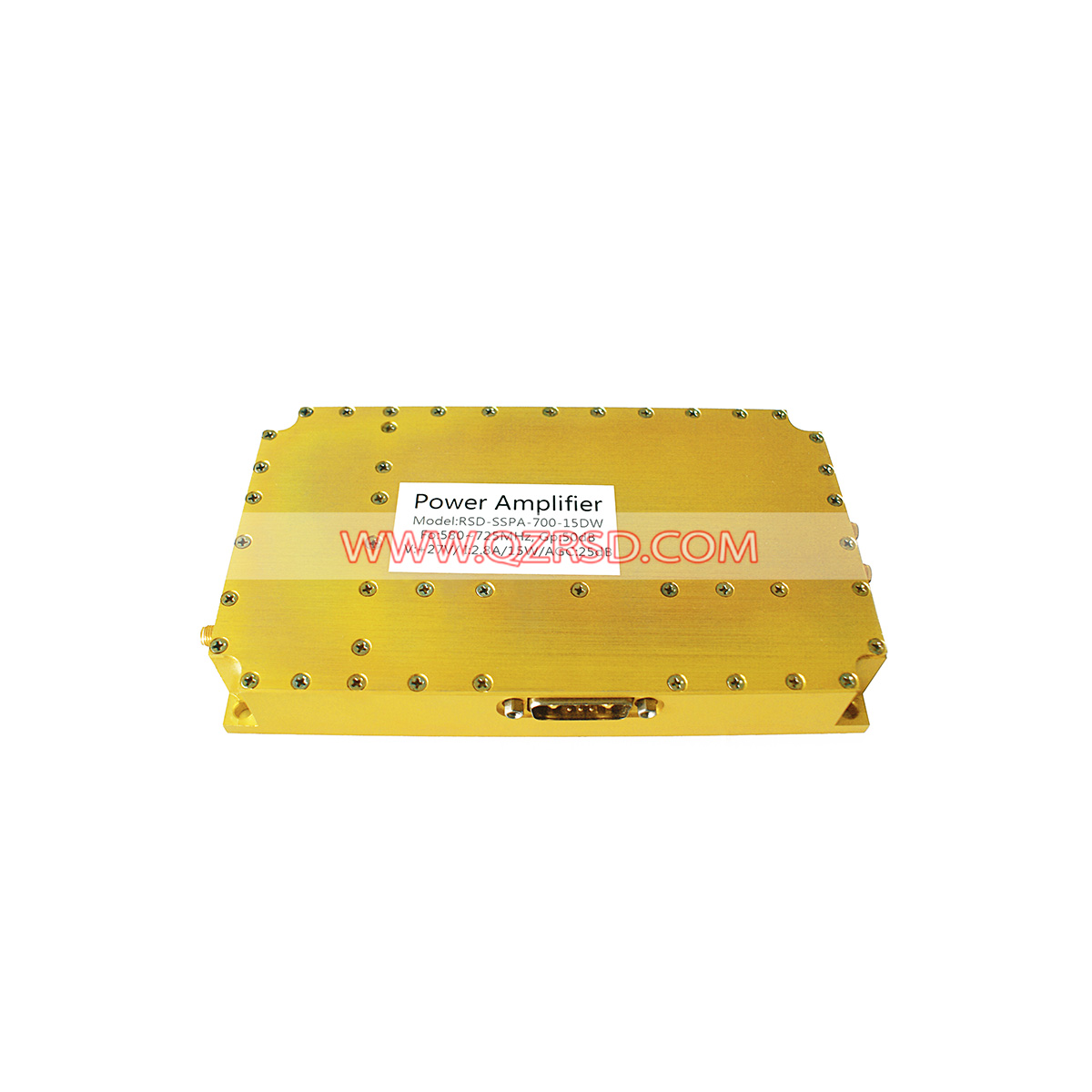

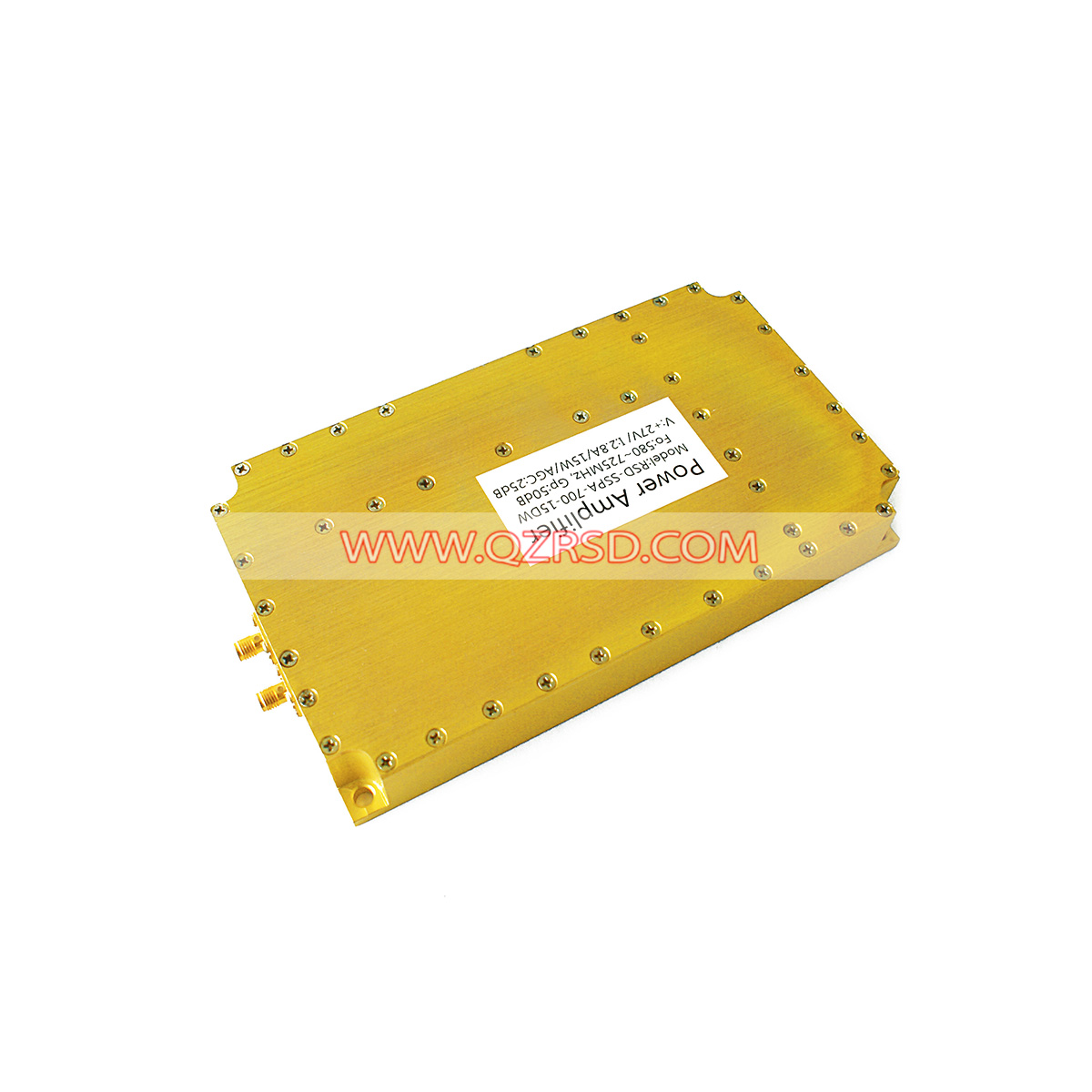

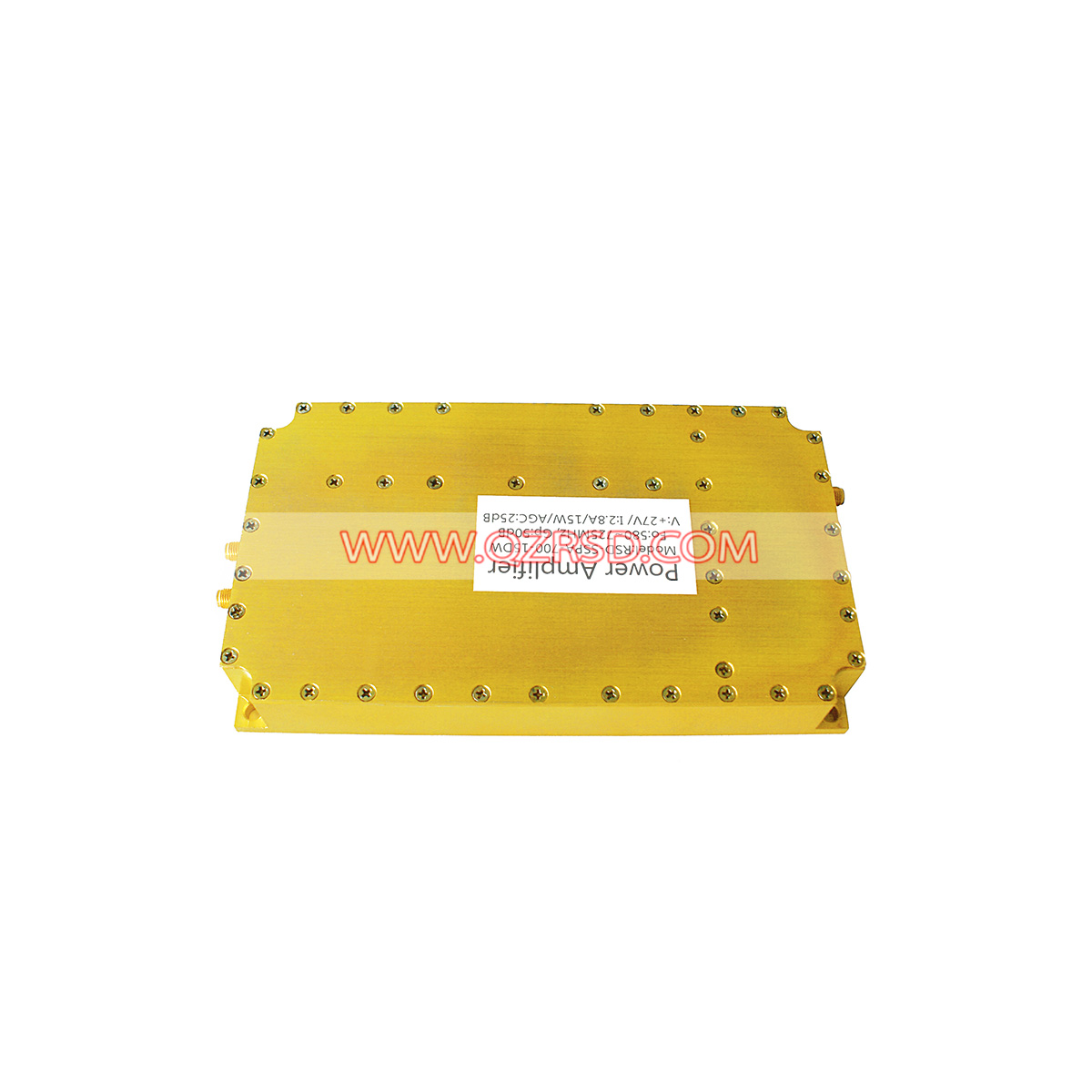

微波功率放大器(700MHz/数字15W)
工作频率：580~725MHz 带宽145MHz
增益：50±1dB
标称功率输出：42±1W
自动电平控制：≥25dB
端口驻波比：≤1.5
互调：≤-36dBc（输出功率41dBm时带肩比大于40dB）
- 描述
- 主要元器件采用日本、美国等原装进口功率模块，可靠性好，效率高，保证系统的高质量，高稳定性
- 产品系列化微波仿真设计，一致性好
- 高增益、低谐波、低杂散
- 输入、输出50Ω阻抗内匹配，驻波小，易于级联使用
- 末级功放输出口采用大功率隔离器，保证天线口驻波比，并保证天线失配时不损坏功放模块。
| 序号 | 名称 | 参数 |
|---|
| 1 | 工作频率 | 580~725MHz 带宽145MHz |
| 2 | 增益 | 50±1dB |
| 3 | 增益条件范围 | ≥30dB（1dB步进） |
| 4 | 带内平坦度 | ≤±1.5dBm |
| 5 | 标称功率输出 | 42±1W |
| 6 | 互调 | ≤-36dBc（输出功率41dBm时带肩比大于40dB） |
| 7 | 自动电平控制 | ≥25dB |
| 8 | ALC稳定度 | 达到标称满功率出，输入信号再加大10dB，输出功率变化应保持在2dB |
| 9 | 端口驻波比 | ≤1.5 |
| 10 | 工作电压 | +27V |
| 11 | 工作温度 | -20℃~+55℃ |
| 12 | 贮存温度 | -35℃~+75℃ |
| 13 | 射频接口 | SMA-50K |
| 14 | 监控接口 | DB-9K |
| 15 | 射频端口阻抗 | 50Ω |
