智能型数字MMDS/MUDS发射机(室内型)

输入频率:200~1200MHz任选200MHz
输出频率:2500~2700 MHz
输出峰值功率:50W,100W,150W,200W,350W
本振频率:2300~1500MHz(单频点,FL=2500-Fin)
本振相位噪声:-110dBc/10KHz
本振频率稳准度:±2×10-6

Share
  • 描述

    性能
    • 宽频带响应
    • 高线性低功耗设计
    • 极低本振低噪声设计
    • 主要部件采用进口器件
    • ALC保持恒定功率输出
    • 兼容各种数字调制方式
    • 多频道数字电视同时发射
    品质

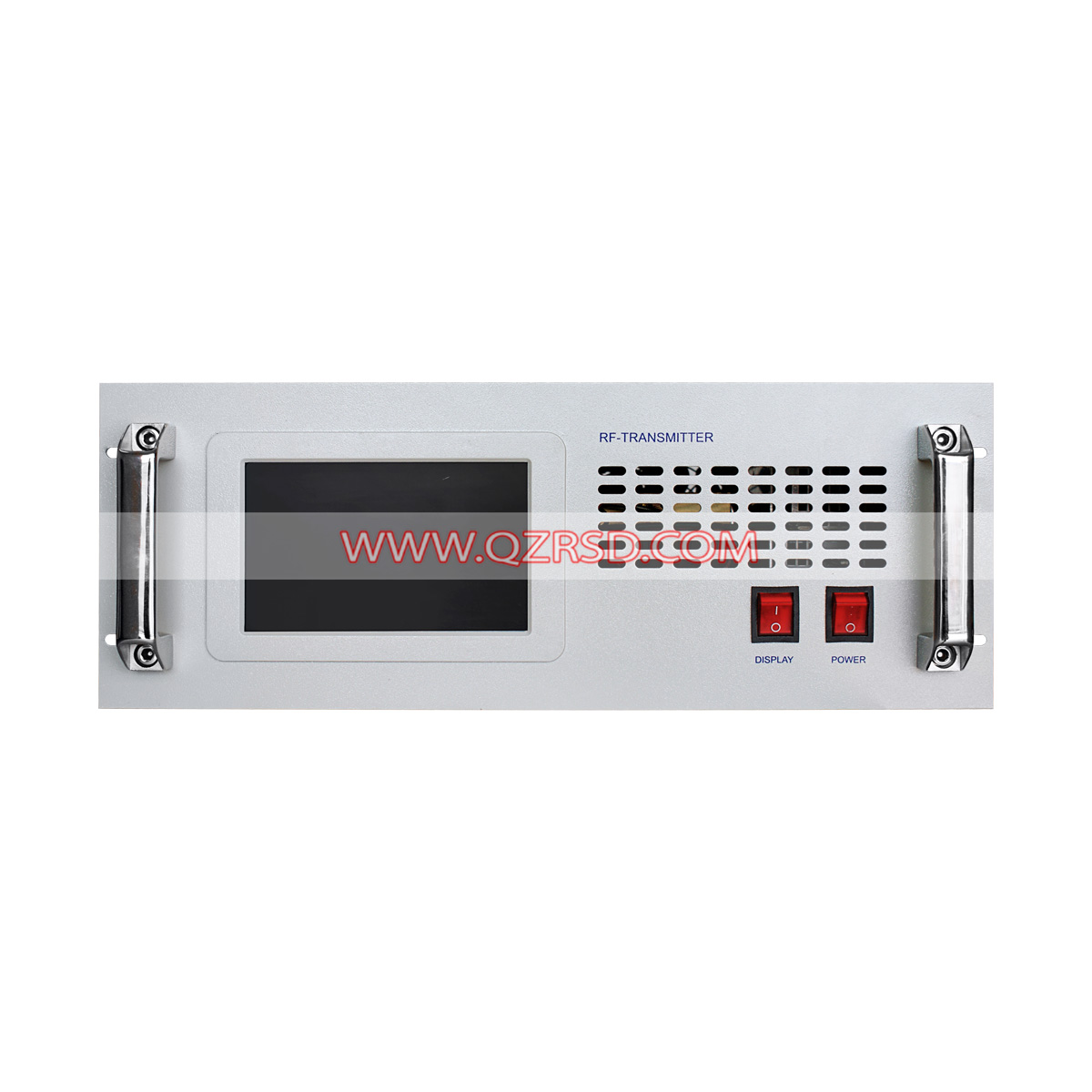

    • 全触摸控制
    • 7英寸大屏显示
    • 功能模块化设计,易于维护,方便更换
    智能
    • 告警处理
    • 完善的自我诊断、保护功能
    • 可扩展远程监控

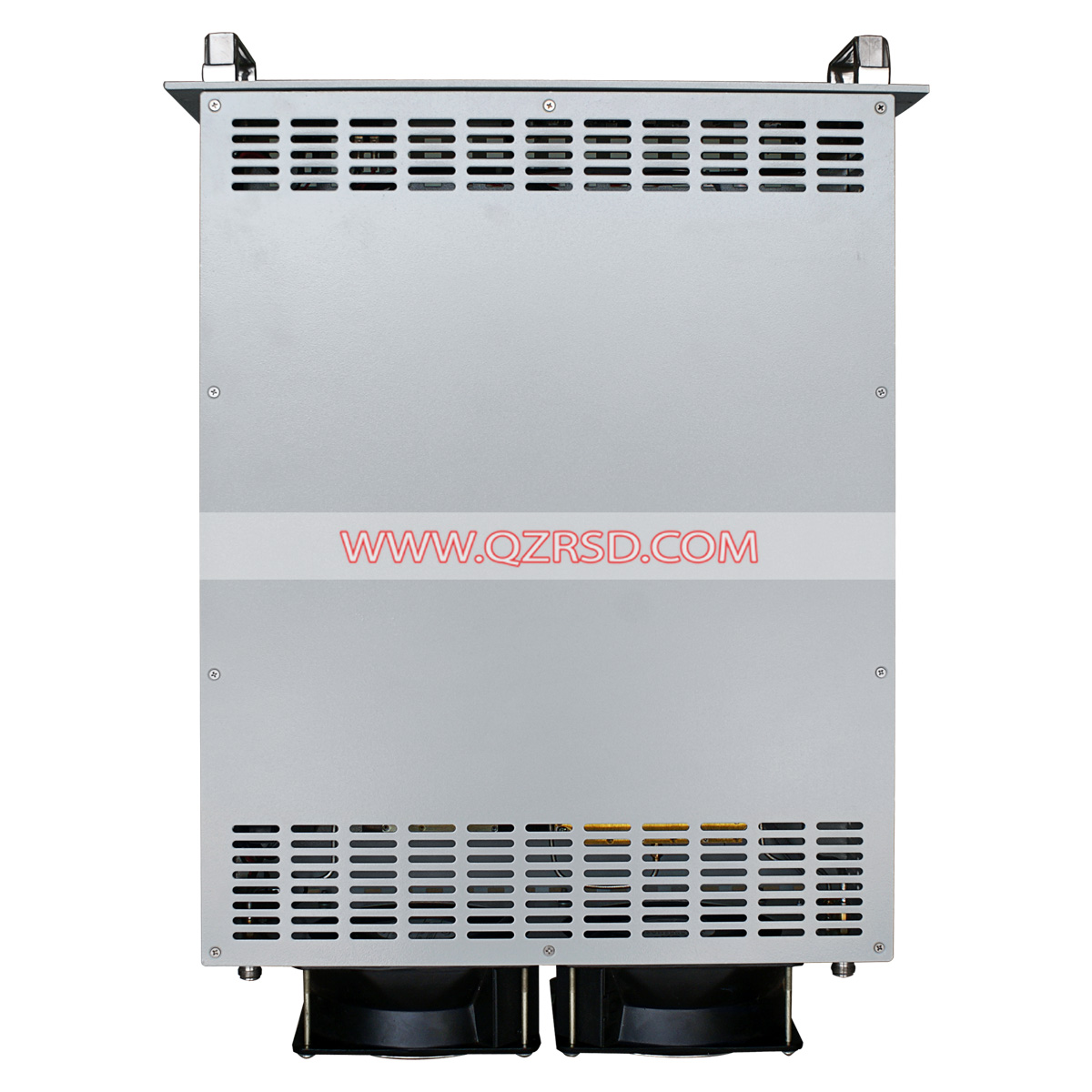

    散热

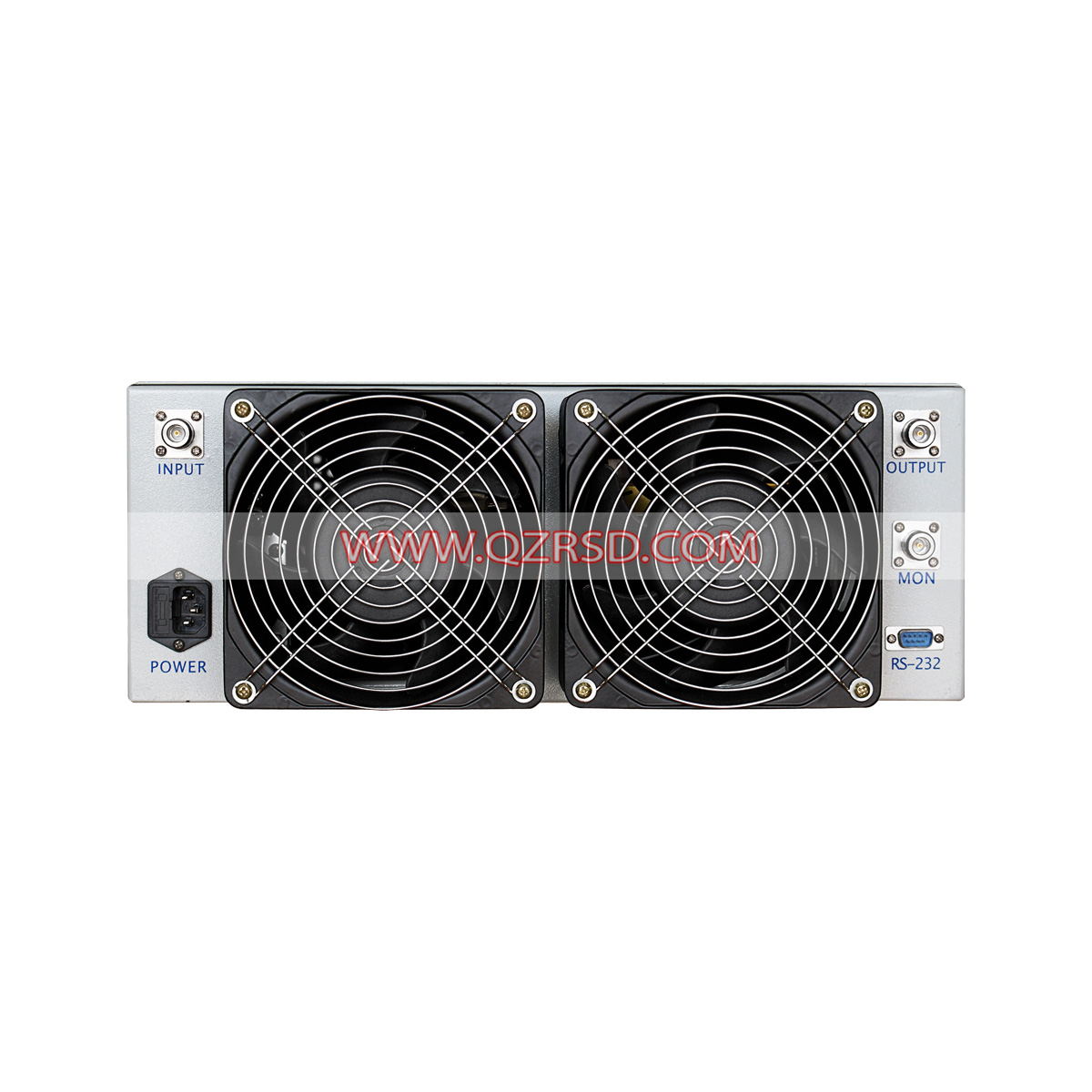

    • 大风量风扇
    • 大面积铝合金散热片
    • 核心模块效率高,发热量低

    序号名称参数
    1输入频率200~1200MHz任选200MHz
    2输出频率2500~2700 MHz
    3输出峰值功率50W,100W,150W,200W,350W
    4输出阻抗50Ω/N型
    5输出端反射损耗≥-19dB
    6输入端阻抗75Ω/L16型/F头(可选)
    7本振频率2300~1500MHz(单频点,FL=2500-Fin)
    8本振相位噪声-110dBc/10KHz
    9本振频率稳准度±2×10-6
    10自动增益控制>25dB
    11输入电平80~105dBuv
    12供电电压220V±10%
    13功耗200~1000W
    14外形尺寸标准4U机箱
  • 其他信息
    尺寸640 × 440 × 180 mm
